炼锌窑炉分类与所用耐火材料的性能要求，炼锌的主要热工设备有焙烧炉、还原蒸馏炉和精馏设备。

1、焙烧炉

焙烧炉内衬用粘土砖和高铝砖砌筑。

2、还原蒸馏炉

还原蒸馏炉主要有竖罐蒸馏炉、铅锌密闭鼓风炉和电热蒸馏炉等。

（1）竖罐蒸馏炉用耐火材料。竖罐蒸馏炉结构如图所示。

其蒸馏罐一般采用传热性能好和强度高的粘土结合碳化硅砖砌筑。燃烧室工作温度为1300~1360℃，其工作房用硅砖砌筑。蒸馏炉的其余部位用粘土砖砌筑。

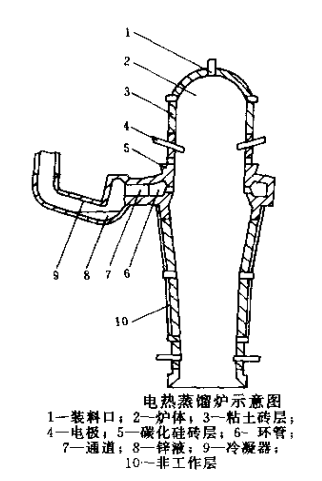

（2）电热蒸馏炉用耐火材料。该炉主要由圆简形炉体、冷凝器和电极加热装置等部分组成如图所示。

该炉易损毁的电极孔周围、环管、通道和冷凝的工作层用碳化硅砖砌筑，其余部位的工作层用粘土砖，非工作层全部用粘土质隔热砖砌筑。

3、精馏设备

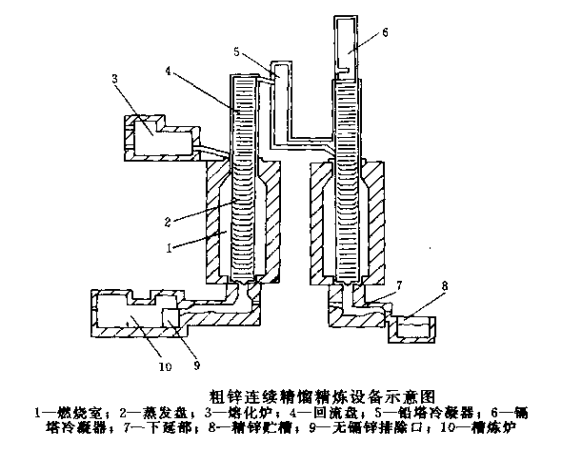

该设备由熔化炉、精炼炉、燃烧室、精馏塔和冷凝器等组成，如图所示。

精馏塔中部即蒸馏室两侧设有燃烧室和换热器，塔体上部设有冷凝器，借助通道与铅塔和镉塔及熔化炉相连。塔内一般安装40~60块塔盘，分为蒸馏盘和回流盘两种，均用碳化硅质材料制作，厚度为30~50mm。冷凝器和各种通道等部位的工作层普遍用碳化硅砖砌筑；熔化炉、精炼炉、精馏塔燃烧室及换热器和下延部等部位的工作层一般用粘士砖砌筑，非工作层则用粘土质隔热砖或漂珠砖砌筑；塔壁是用碳化硅砌筑的。
