白云石砖及镁白云石砖，以白云石作为主要原料生产的碱性耐火材料称为白云石质耐火材料。按其化学矿物组成，白云石质耐火材料可分为两大类：
（I）含有游离石灰的白云石质耐火材料，因其组成中含有难于烧结的活性CaO，极易吸潮粉化，故又称为不稳定或不抗水化白云石质耐火材料。
（2）不含游离CaO的白云石质耐火材料，其矿物组成为Mg0、C3S、C2S、C4AF、C2F（或C3A）组成中CaO全部呈结合态，不会因水化而松散，因而也称稳定性或抗水化白云石质耐火材料。稳定性白云石砖即属此类。这种制品可用于砌筑平炉炉墙和炉底、回转窑及竖窑烧成带等，但目前很少生产。
白云石质耐火材料主要用作碱性氧气转炉炉衬。从化学组成看，经历了杂质由高到低的阶段，在工艺上由不烧到轻烧至高温烧成。目前普遍的倾向是发展低杂质含量。高Mg0含量的合成白云石砖。近年来，伴随着氧气顶吹转炉炼钢的迅速发展，我国白云石质耐火材料也得到迅速的发展，新品种新工艺不断出现，如震动成型大砖，轻烧真空油浸砖，合成镁白云石大砖及烧成油浸白云石砖等，均成功地使用在转炉上，大大提高了炉子寿命。
白云石砖是由煅烧过的白云石砂制成的耐火制品。通常含CaO 40%以上，Mg0 35%以上，还含有少量的SiO2、Al2O3、Fe203化崩裂，不宜长期存放。
近年来，发展生产了烧成油浸镁质白云石砖等杂质。若砖中的CaO/Mg0比小于1.39则称为镁质白云石砖。
白云石砖按生产工艺可分为：焦油（沥青）结合不烧砖，轻烧油浸砖和烧成油浸砖。白云石砖含游离CaO，在空气中易于水，其工艺大致与焦油白云石砖相似。其区别在于前者采用了石蜡作结合剂，以便在结合剂烧尽后形成陶瓷结合或直接结合，后者将烧成砖在沥青中进行真空压力浸渍，使沥青填满颗粒间隙中。烧成油浸镁质白云石砖是优质的转炉炉衬材料。

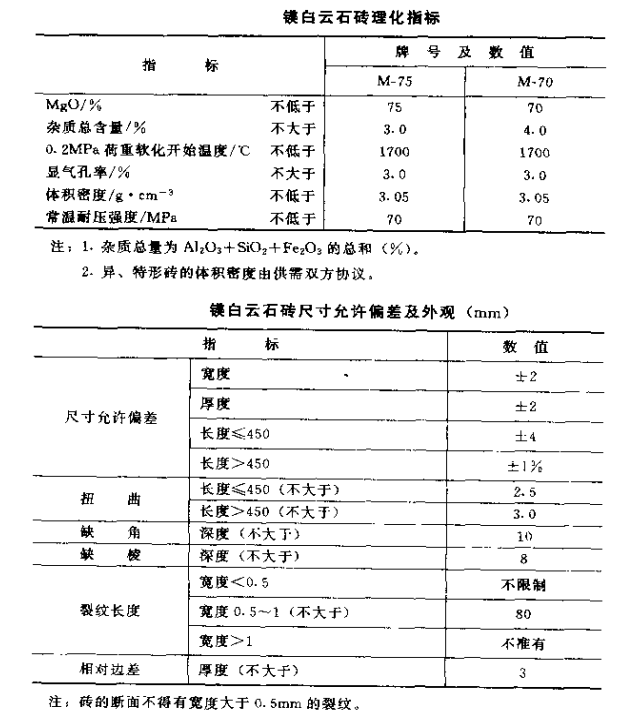

我国某耐火材料厂生产的烧成油浸合成镁白云石砖主要用于炼钢转炉炉衬。其产品按理化指标分为M-75和M-70两种牌号，理化指标、尺寸允许偏差和外观质量要求见下表。
