硅质隔热砖是以硅石为主要原料制成的SiO2含量不小于91%的隔热耐火制品。
硅质隔热砖除具有隔热保温性能外，在很大程度上保持硅砖的特性，荷重软化开始温度高，在加热过程中，体积略有膨胀，使窑炉的整体性增强。制造硅质隔热耐火砖采用经过细粉碎的硅石为原料，加入部分废硅砖或废硅质隔热耐火砖粉、矿化剂和烧尽加入物等。按一定配比在混练机中加水混合成泥料，经机械或手工成型，砖坯干燥后残余水分小于0.5%方可装窑。为防止因SiO2多晶转变发生剧烈体积膨胀，引起制品产生裂纹，烧成时要求比较缓慢的升降温速度。
中国冶标（YB/T 386-1994）将硅质隔热耐火砖按体积密度分为GGR-1.00、GGR-1.10、GGR-1.15和GGR-1.20四个牌号。

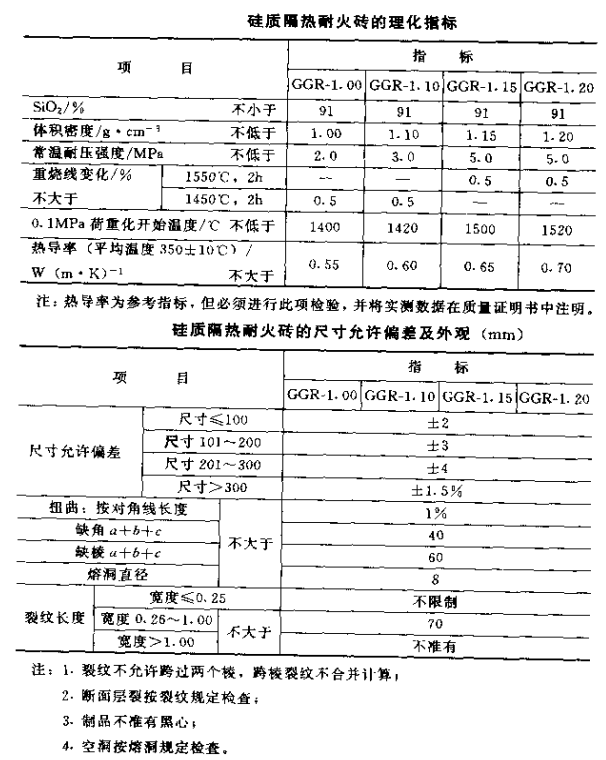

硅质隔热砖适用于砌筑工作温度不超过1550℃，不与高温熔融物料直接接触和不直接受到侵蚀性气体作用的工业炉炉衬或用于隔热层。其理化指标、尺寸允许偏差及外观见下表。
