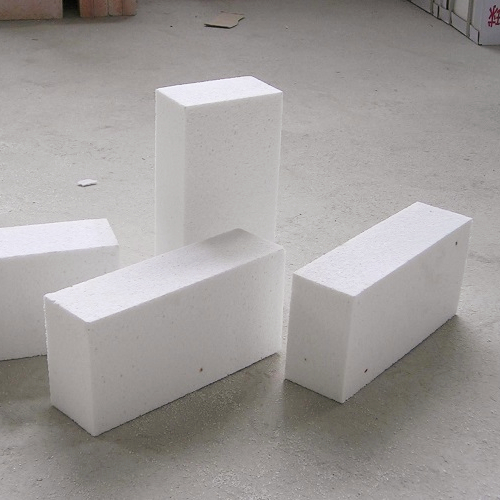

氧化铝空心球砖是以氧化铝空心球为主要原料制成的隔热耐火制品。它主要用作1800℃以下的高温工业窑炉内衬和高温热工设备的保温隔热层等。
氧化铝空心球砖的制造方法是，首先将氧化铝原料加人倾倒式电弧炉内熔化成液态，然后将炉子倾倒一定角度，使熔液从浇料槽以一定速度流出，并使液流经过与流股成60~90°的扁形喷嘴以压力为0.6~0.8MPa的高速气流将液流吹散，即成氧化铝空心球，然后将氧化铝空心球、烧结氧化铝细粉与粘结剂按一定比例配料、成型、干燥、烧成，制得氧化铝空心球砖。
氧化铝空心球砖的Al2O3含量不小于98%，SiO2含量不大于0.5%，Fe203含量不大于0.2%，体积密度为1.3~1.4g/cm3，显气孔率为60%~70%，耐压强度不小于 9.8MPa，荷重（0.2MPa）软化温度不小于1700℃，热导率为0.7~0.8W/（m·K）。

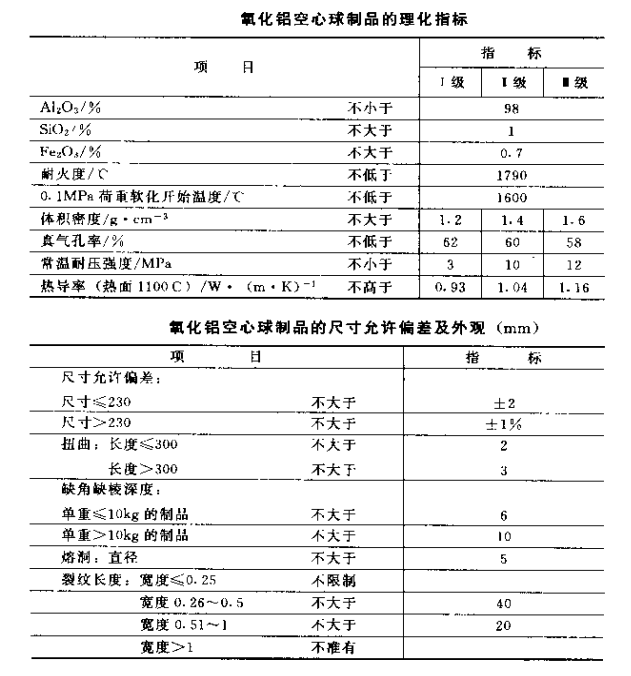

我国郑州超裕耐火材料厂生产的氧化铝空心球砖的理化指标及尺寸允许偏差见下表。
