半硅砖是指SiO2含量大于65%，Al2O3含量为15%~30%的铝硅系耐火制品。半硅砖一般采用含石英杂质的粘土或原生高岭土、耐火粘土或高岭土选矿时所得的尾矿和叶蜡石作原料。世界各国多用叶蜡石制造半硅砖。
半硅砖的生产工艺可分为烧成或不烧成两种。不烧成砖多采用水玻璃作结合剂制成。烧成砖的生产工艺与粘土制品的大体相
同，但也有其特点，主要表现在：
（1）是否加入熟料是由原料的特性和制品使用要求决定的。硅质粘土烧成收缩小，可以不加熟料使用。若要提高半硅砖的抗热震性，则应加入10%~20%的熟料。
（2）原料中如果易熔物少，石英颗粒粗，则半硅砖的密度低强度差，但抗热震性好，荷重软化温度高；反之则制品的耐火性能差，抗热震性降低。因此，外加石英砂或硅石熟料时应根据制品使用条件来决定是加大颗粒物料，还是添加细颗粒物料。
（3）半硅砖在1250℃以下，体积收缩不明显，在高温时随液相增多而体积收缩较大，因此其烧成温度应比粘土砖高，一般在1350~1410℃范围内，以获得高密度制品。
（4）用叶蜡石作半硅砖原料时，其工艺应根据叶蜡石原料的化学组成确定。叶蜡石中的主要成分叶蜡石脱水后失重小，仍保持其晶格结构，因此可直接用生料制成砖坯，还可充分利用矿物资源，以降低生产成本。为防止烧成膨胀，强度降低，也可将蜡石原料煅烧成熟料，在配料时加入小部分。还应注意的是，蜡石
吸水性很差，因此泥料水分应严格控制，否则在成型时会发生成品裂纹。
半硅砖体积稳定，对酸性渣有良好的抗渣性。因此，半硅砖广泛用于焦炉、酸性化铁炉、冶金炉烟道、盛钢桶内衬、流钢砖和铁水罐等。

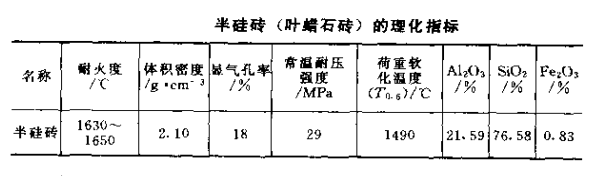

半硅砖的理化指标见下表

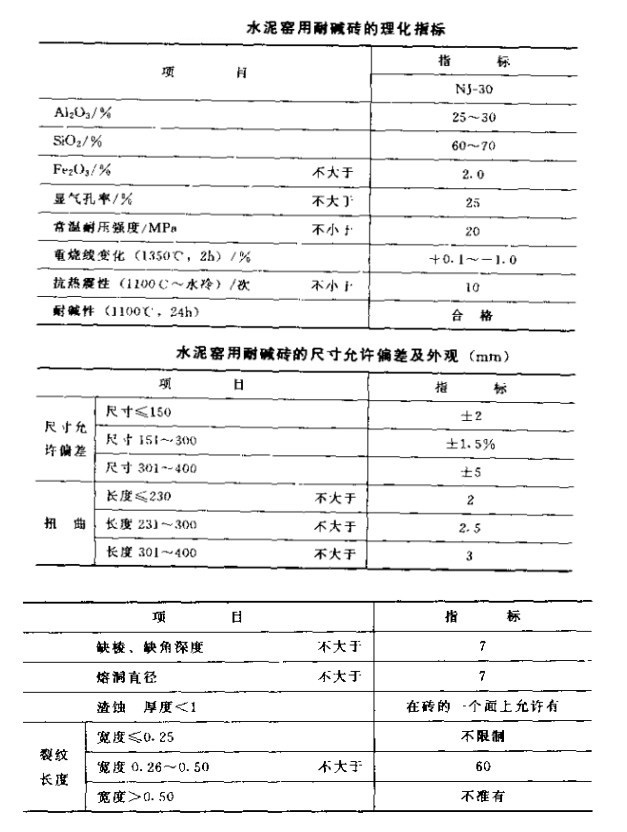

水泥窑用耐碱砖是一种半硅砖，它是以低铝耐火粘士为主要原料制成的，具有在水泥窑系统中耐碱侵蚀特性的粘土质耐火砖。中国建材行业标准将水泥窑用耐碱砖的牌号定为NJ-30。其理化指标、尺寸允许偏差及外观见下表。

标准中还对水泥窑用耐碱砖的断面层裂作了下列规定
（1）层裂宽度不大于0.25mm时，长度不限制。
（2）层裂宽度为0.26~0.50mm时，长度不大于40mm
（3）层裂宽度大于0.50mm时，不准有。

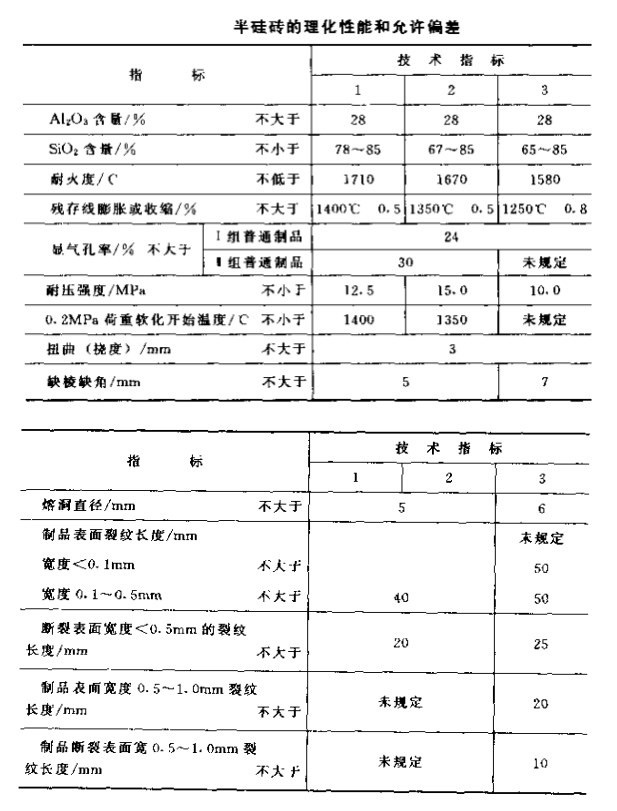

前苏联标准（1OCT4873）根据制品的耐火度将半硅砖分为3种牌号：1—耐火度不低于1710℃；2—耐火度不低于1670℃；3—耐火度不低于1580℃。其理化性能和允许偏差见下表。
