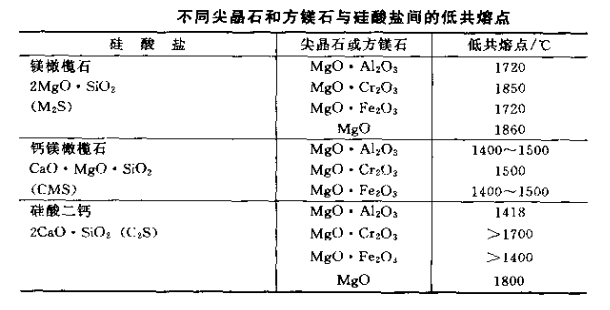

硅酸盐结合镁铬砖是以烧结镁砂和铬矿为原料，按适当比例配合，高温烧成制得。制品矿物组成为方镁石尖晶石和少量硅酸盐。制品中不同尖晶石和方镁石与硅酸盐间的低共熔点见下表。

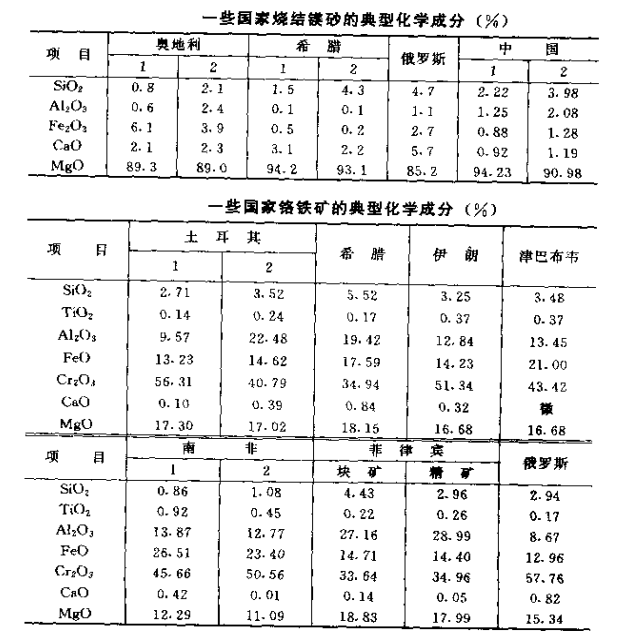

生产硅酸盐结合镁铬砖以制砖镁砂和一般耐火级铬矿为原料，镁砂中SiO2≤4%，Mg0≥90%，铬矿中Cr203 32%~45%。以亚硫酸盐为结合剂，混练成型后，于1600℃左右烧成。为防止制品在烧成时产生异常膨胀，窑内必须保持弱氧化气织。制品的化学成分：SiO2 2.98%~4.50%，Mg0 61.75%~72.69%， Cr2O3 10.04%~14.90%。物理性能：显气孔率18%~21%，常温耐压强度36.1~50.0MPa，荷重软化温度1600~1640℃。一些国家烧结镁砂和铬铁矿的典型化学成分见下表。

硅酸盐结合镁铬砖比镁砖抗热震性好，高温下体积稳定，广泛用于平炉、电炉、有色冶金炉、水泥回转窑和玻璃熔窑蓄热室。硅酸盐结合镁铬砖的SiO2含量高高温下抗侵蚀性差、强度低。随着强化冶炼新工艺的不断采用，使用条件苛刻的部位，逐渐被直接结合制品替代。
