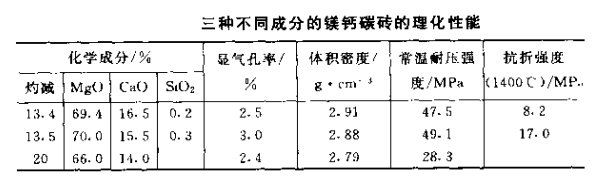

镁钙碳砖是以白云石砂、镁砂和鳞片状石墨为主要原料制成的耐火制品。其主要特征是，抗低碱度和低铁炉渣的侵蚀性优于镁碳砖。镁钙碳砖的性能见表。

对于高碱度渣，在T.Fe含量高（Fe203 30%）的条件下，熔损量比镁碳砖大。这是因为CaO与铁的氧化物反应生成低熔点物，还因炉渣中铁的氧化物使砖中石墨氧化脱碳。但是，对于低碱度低氧化铁含量的炉渣，镁钙碳砖中的CaO与炉渣中的SiO反应，使炉渣的碱度提高，形成硅酸二钙高熔点反应层，抑制了炉渣的渗透和石墨的氧化，使得镁钙碳砖在这种使用条件下，其抗熔损性优于镁碳砖。碳含量高的镁钙碳砖要避免在低碱度高铁氧化物炉渣的炼钢条件下使用。

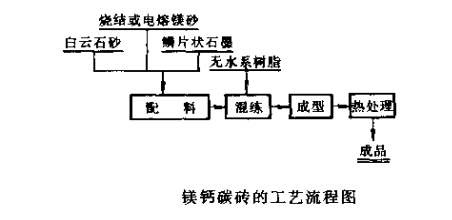

为了防止和减少CaO的水化，白云石砂要用作粗颗粒，镁砂用作细粉，特别是结合剂要用无水系树脂，热处理温度150~250℃。在镁钙碳砖配料中不宜加人Al、Si粉。若加入Al、Si粉，虽可提高抗氧化性，但同时提高了熔损速度，降低耐用性。其工艺流程见图。

镁钙碳砖可用于转炉、电炉、炉外精炼钢包炉作内衬，或与镁碳砖综合砌筑镁碳砖用于易损部位，镁钙碳砖用于其余部位。将镁钙碳砖用千VOD炉，比使用半再结合镁铬砖耐用性好，在LF炉一般炉壁上使用比用铝碳砖损耗速率降低约50%。
