镁砖有烧成镁砖和不烧镁砖之分，烧成镁砖分为硅酸盐结合镁砖、直接结合镁砖和再结合镁砖。镁砖的耐火度可达2000℃以上，其荷重软化温度随胶结相的熔点及其在高温下所产生的液相的数量不同而有较大差异。20~1000℃下镁砖的线膨胀率一般为12%~14%，并近似呈线性。
镁砖的主晶相为方镁石，具有一般碱性耐火制品的典型特性，但抗热震性较差。
镁砖有烧成镁砖和不烧镁砖之分。烧成镁砖分为硅酸盐结合镁砖、直接结合镁砖和再结合镁砖。不烧镁砖又分为化学结合镁砖、沥青结合镁砖。
镁砖的耐火度可达2000℃以上，其荷重软化温度随胶结相的熔点及其在高温下所产生的液相的数量不同而有较大差异。一般镁砖的荷重软化开始温度在1520~1600℃之间，而高纯镁砖可达1800℃。镁砖的荷重软化开始温度与坍塌温度相差不大。20~1000℃下镁砖的线膨胀率一般为1.2%~1.4%，并近似呈线性。
高温下砖内出现液相时，会突然发生收缩。镁砖的热导率较高，在耐火制品中仅次于碳砖和碳化硅砖，它随温度的升高而降低。镁砖的抗热震性较差，提高镁砖的纯度可适当提高抗热震性。镁砖抗酸性渣的能力很差，使用时不能直接与硅砖接触，一般要用中性砖将其隔开。镁砖在常温下的导电率很低，但在高温（如1500℃）下却不可忽视，若用于电炉炉底，应引起注意。

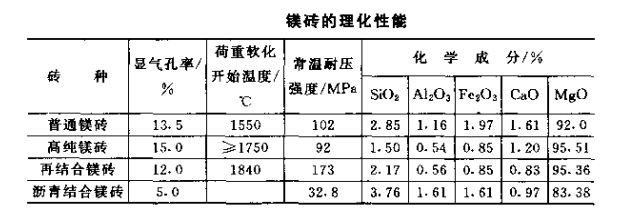

镁砖的抗水化性较差，遇水易水化，并产生裂纹，降低其强度。因此，在储运时要注意防潮、防雨雪。各种镁砖的典型理化性能见下表。

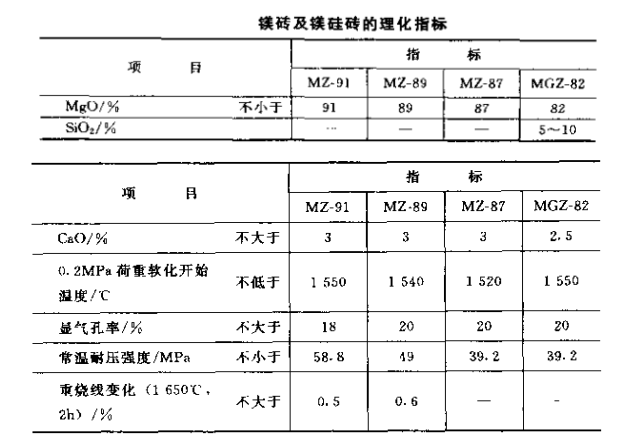

中国标准（GB2275-87）规定了一般用途的镁砖和镁硅砖的理化性能指标，见下表。

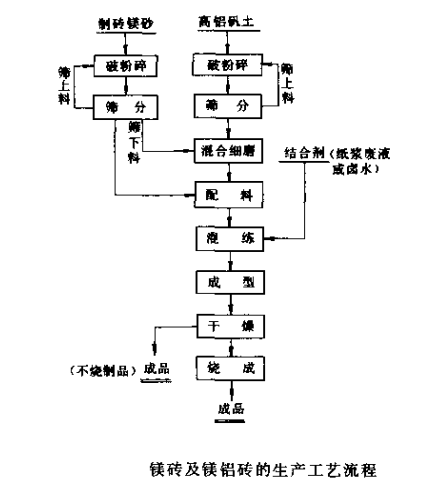

将镁砂原料破粉碎成颗粒料和粉料，按一定的配比配料后，加入结合剂混练成泥料，然后经成型、干燥、烧成等工序制成烧成镁砖。普通镁砖的烧成温度一般为1500~1650℃，高纯镁砖的烧成温度则高达1700~1900℃。化学结合镁砖生产工艺基本相同，只是采用化学结合剂结合无需高温烧成，仅需适当的低温热处理即可制成不烧镁砖。镁砖的生产工艺流程见下图。
