粘土结合碳化硅砖-耐火砖-高铝砖_耐火砖_耐火浇注料_耐火材料-郑州超裕耐火材料厂家

重承诺守信用

干燥设备供应商

24小时服务热线 155-1758-5977
0371-69961577

联系我们

Contact Us
郑州超裕耐火材料有限公司
手机:15517585977
联系人:刘工
电话:0371-69961577
传真:0371-69961577
网址:www.zzcync.com
邮箱:1119059534@qq.com
微信:15517585977  超裕耐材
地址:河南省新密市超化镇工业园区
当前位置:首页>>产品展示>>耐火砖

耐火砖

粘土结合碳化硅砖

简介:粘土结合碳化硅砖是以碳化硅为主要原料,以粘土为结合剂烧成的耐火制品。其特征是热导率高、热膨胀系数小、抗热震性和耐磨性好。是碳化硅系砖中最早开发出来的一种。 ...
全国服务热线:155-1758-5977

详细说明

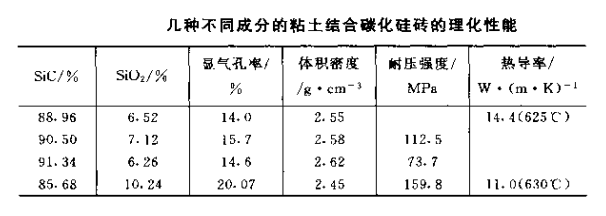

粘土结合碳化硅砖是以碳化硅为主要原料,以粘土为结合剂烧成的耐火制品。其特征是热导率高、热膨胀系数小、抗热震性和耐磨性好。是碳化硅系砖中最早开发出来的一种。粘土结合碳化硅砖的性能见表。
 粘土结合碳化硅砖
粘土结合碳化硅砖用黑色碳化硅为原料,其化学成分:SiC 98.0%,游离C 0.5%,Fe 0.2%,游离Si0 0.6%,用结合性能良好的软质粘土、纸浆废液作结合剂。以往用的结合粘土比例较大,一般为10%~15%,现在多用3%的粘土和5%的纸浆废液。粘土加入量少的碳化硅砖热导率比多粘土结合的碳化硅砖要高3~4倍,荷重软化温度和抗渣性也较高。结合粘土为3%的粘土结合碳化硅砖的制造工艺是,将粗、中、细SiC按可以获得最大堆积密度的颗粒级配进行配制。先干混均匀后再加入粘土,于混3min后加入纸浆废液(密度126~128g/cm)4%,进行混练。
泥料水分约1.5%困料12h后,泥料过4mm筛网,用压砖机成型。砖坯体积密度2.5~2.7g/cm。在自然于燥条件下干燥2~4d,在隧道窑内烧成,烧成温度1400℃。
该制品用作陶瓷窑窑具(棚板、支架、匣钵等),马弗炉用马弗罩,铝精炼炉用炉村砖,锌蒸馏炉用蒸馏罐、水泥回转窑冷却器等。

上一篇:粘土石墨坩埚 下一篇:氮化硅结合碳化硅砖
1315
地址 河南省新密市超化镇工业园区
扫一扫添加好友
Copyright 郑州超裕耐火材料有限公司 版权所有 网站备案:豫ICP备18036643号-2
在线客服
联系方式

热线电话

155-1758-5977

0371-69961577

上班时间

周一到周六

微信客服
线
