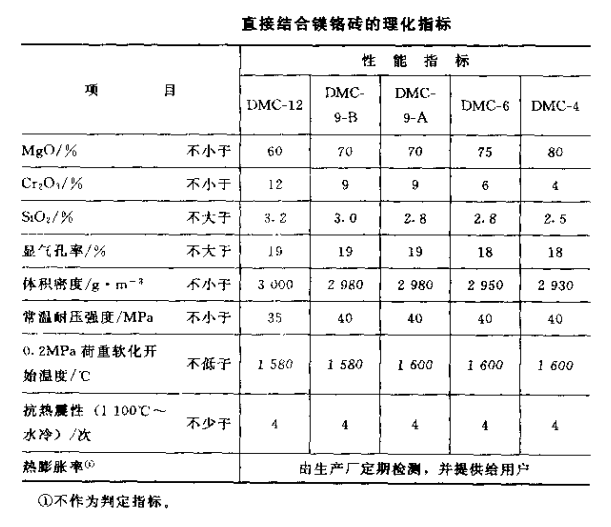

直接结合镁铬砖是由烧结镁砂和铬铁矿配合制得。要求原料的SiO2含量较低，在1700℃以上的高温下烧成，使方镁石和铬铁矿颗粒间形成直接结合。JC497-92（96）将直接结合镁铬砖按理化指标分为DMC-4、DMC-6、DMC-9-A、DMC-9-B、DMC-12 5个牌号，要求制品的理化指标应符合下表的规定。

制品尺什的允许偏差及外观应符合下表的规定。

直接结合镁铬砖的典型理化性能为：Mg0 82.61%，Cr2O3 8.72%，SiO2 2.02%，显气孔率15%，体积密度3.08g/cm³，耐压强度598MPa，荷重软化温度1765℃，抗热震性（1100℃水冷）14次，抗折强度8.33MPa。
