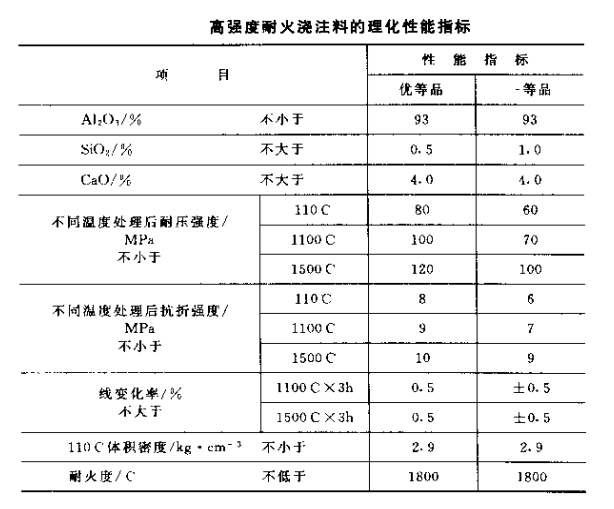

高强度耐火浇注料根据标准JC/T499-92（96）的规定，高强度耐火浇注料按性能可分为优等品和一等品类，其理化性能指标应符合下表的要求。高强度耐火浇注料的初凝时间不小于30min，不大于240min。高强度耐火浇注料必须在于燥库房存放。
高强度耐火浇注料是指以刚玉为骨料，优质高铝水泥为结合剂，外加若干添加剂配制而成的，用作热工窑炉内村高温易磨损部位的一种水硬性高强度耐火浇注料。根据标准JC/T 499-92（96）的规定，高强度耐火浇注料按性能可分为优等品和一等品类，其理化性能指标应符合下表的要求。高强度耐火浇注料的初凝时间不小于30min，不大于240min。

高强度耐火浇注料主要用于热工窑炉中高温易磨损部位。例如水泥预分解窑前窑口，三风道喷煤管；精炼喷枪、RH、DH真空脱气装置等冶金炉内衬的浇注或捣打部位，还可用于石油催化装置等作耐火衬里。
高强度耐火浇注料必须在于燥库房存放。施工时应注意以下几点：（1）水必须用清洁的，pH值在6~8之间。拌和水应准确称量。（2）推荐用强制式搅拌机，所有搅拌工具必须清洁。拌和到料均匀为止。（3）所用模具的浇注面均应涂一层机油。（4）所有预埋金属件，浇注前应涂一层沥青漆。（5）高强度耐火浇注料拌和后30min内用完，宜一次浇注到所规定的厚度，振动到完全密实为止。（6）养护湿度不低于90%，养护温度宜在15~25℃之间，浇注后24h脱模。总养护时间为3d。（7）高强度耐火浇注料制作的衬里或构筑物在使用前应进行适当的热处理。以25C/h的速度升至110℃，保温4h以上；以40C/h的速度升至400℃，保温4h以上；以10~15C/h的速度升至使用温度；根据不同部位的需要与可能，在操作温度下恒温2d以上。
