钢纤维增强耐火浇注料是指以高铝钒土熟料或刚玉等为骨料和粉料，加入结合剂和适量的耐热不锈钢纤维以及适当的外加剂配制而成的耐火浇注料。标准YB/T116-1997对耐热钢纤维增强耐火浇注料炉辊作了具体规定，该浇注料使用于辊底炉，按其使用温度分为两类：适用于温度≤980℃的辊底炉，LG-1和适用于温度≤1200℃的辊底炉，LG-2。

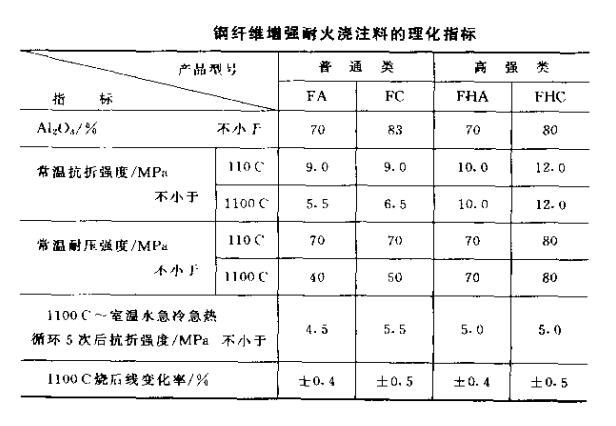

钢纤维增强耐火浇注料是指以高铝钒土熟料或刚玉等为骨料和粉料，加入结合剂和适量的耐热不锈钢纤维以及适当的外加剂配制而成的耐火浇注料。标准JC/T499-92（96）规定，钢纤维增强耐火浇注料按性能可分为普通类和高强类4种型号：FA、FC、FHA、FHC。钢纤维增强耐火浇注料的理化指标应符合下表的要求。

钢纤维浇注料主要用于建材工业及其他工业窑炉中要求耐火材料具有较好的抗剥落、抗冲击性能的部位。例如：水泥回转窑窑口、湿法回转窑耐热钢链条带、水泥窑冷却机、水泥窑喷煤管等。
施工时应注意：（1）所有施工器具应清洁。（2）搅拌用水应采用饮用水，按重量准确称量。加水量：普通类7%~10%，高强类5%~8%。（3）普通类产品可用人工搅拌或强制搅拌机搅拌，高强类产品宜用强制搅拌机搅拌。搅拌均匀为止（机械搅拌一般控制在5min左右）。（4）所有模具的浇注料面均应涂机油，以利脱模。（5）预理错周件或其他金属件在浇注前应涂沥青或缠塑料带等。（6）适宜施工温度为10~30C。（7）加水搅拌后的钢纤维浇注料应在25min内用完。（8）浇注料硬化后（普通类约8h，高强类约24h）脱模，进行潮湿养护；养护湿度大于90%，养护温度以10 ~30C为宜，总养护时间一般不少于3d。（9）钢纤维浇注料养护完毕后，为确保其最佳性能的发挥，一般应进行适当的烘于。若设备条件允许，可参考以下升温制度：

温度范围	升温速度	保温时间
常温~150C	25C/h	12h
150~450C	25C/h	12h
450~800C	25~50C/h	10h
800C~使用温度	25~50C/h	10h

 若条件不允许，可采用红外线灯烘烤的方法。若选用250W红外线灯时，灯的间距为200~300mm，错开排列。红外线灯与浇注料表面的距离为80~100mm。烘烤时间一般不应短于40h。

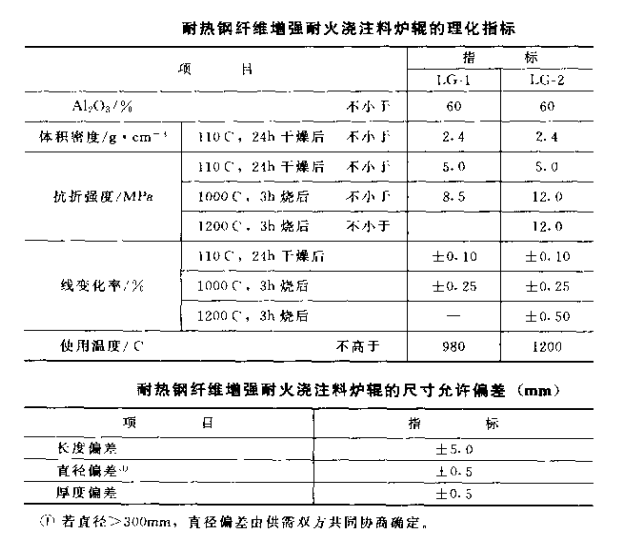

标准YB/T 116-1997对耐热钢纤维增强耐火浇注料炉辊作了具体规定，该浇注料使用于辊底炉，按其使用温度分为两类：适用于温度≤980℃的辊底炉，LG-1和适用于温度≤1200℃的辊底炉，LG-2。耐热钢纤维增强耐火浇注料炉辊的理化指标、尺寸允许偏差应符合下表的规定。
