耐火砖_耐火材料_郑州超裕耐火材料厂家

重承诺守信用

干燥设备供应商

24小时服务热线 155-1758-5977
0371-69961577
热门关键字: 耐火砖 , 耐火球 , 轻质耐火砖 , 耐火浇注料 , 耐火泥浆

联系我们

Contact Us
郑州超裕耐火材料有限公司
手机:15517585977
联系人:刘工
电话:0371-69961577
传真:0371-69961577
网址:www.zzcync.com
邮箱:1119059534@qq.com
微信:15517585977  超裕耐材
地址:河南省新密市超化镇工业园区
当前位置:首页 > 产品展示 > 耐火浇注料 >

耐火浇注料

碱性耐火浇注料

简介:碱性耐火浇注料是以氧化镁(MgO)为主要成分的可浇注耐火材料。按材质可分为:镁质、铝镁质、尖晶石质、镁铬质、镁硅质和镁碳质等碱性浇注料。聚磷酸盐结合的镁质耐火浇注料具有烧后强度高,强度随热处理温度升高下降幅度小,荷重软化温度高,抗热震性较好等优点,但在高温下(1400℃以上),由于P2055大量挥发使镁质浇注料强度降低。 ...
全国服务热线:155-1758-5977

详细说明

碱性耐火浇注料是以氧化镁(MgO)为主要成分的可浇注耐火材料。按材质可分为:镁质、铝镁质、尖晶石质、镁铬质、镁硅质和镁碳质等碱性浇注料。聚磷酸盐结合的镁质耐火浇注料具有烧后强度高,强度随热处理温度升高下降幅度小,荷重软化温度高,抗热震性较好等优点,但在高温下(1400℃以上),由于P2055大量挥发使镁质浇注料强度降低。
按材质可分为:镁质、铝镁质、尖晶石质、镁铬质、镁硅质和镁碳质等碱性浇注料。镁质(方镁石)耐火浇注料由电熔镁砂或烧结镁砂骨料及细粉配制而成,采用高镁水泥结合的镁质耐火浇注料具有纯度高、烧后线变化率小、荷重软化温度高等优点,但随着热处理温度的升高,特别是在400~1200℃之间由于镁砂水化生成的氢氧化镁脱水而失去胶结作用,耐火骨料和粉料的结合很疏松,固相反应又很弱,致使耐火浇注料的强度急剧下降,易发生疏松、剥落现象。水坡璃结合的镁质耐火浇注料具有强度高、抗碱性和钠盐熔融物侵蚀能力强等优点。但由于使用水玻璃作结合剂而带入大量的Na2O(或K2O)和SiO2,因而使镁质耐火浇注料的耐火性、荷重软化温度等大幅度降低,从而限制了水玻璃结合浇注料的最高使用温度。聚磷酸盐结合的镁质耐火浇注料具有烧后强度高,强度随热处理温度升高下降幅度小,荷重软化温度高,抗热震性较好等优点,但在高温下(1400℃以上),由于P2055 大量挥发使镁质浇注料强度降低。一般情况下镁质浇注料采用聚磷酸钠作结合剂的较多、常用的有三聚磷酸钠、六偏磷酸钠等。聚磷酸盐的聚合程度和P205的含量对浇注料的强度影响较大。当聚磷酸盐的平均聚合度为24时浇注料强度最大,另外,为了提高镁质耐火浇注料的高温强度,加入适量含钙材料(如碳酸钙等),以便在高温下生成结合强度高、高温下稳定存在的Na20・2CaO・ P205相。但无论使用上述何种结合剂都很难克服镁质耐火浇注料 易水化问题,干燥过程中易产生裂纹,添加适量氧化硅超细粉可克服水化问题。这类镁质耐火浇注料的典型理化指标见下表。

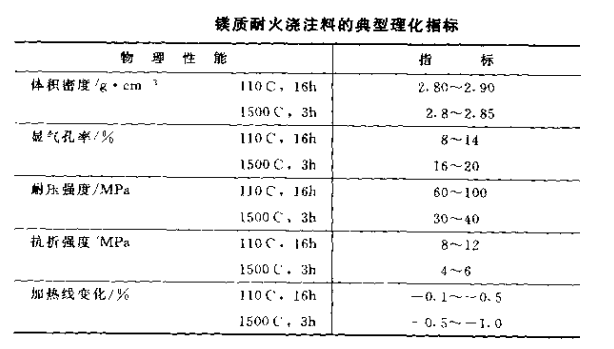

 镁质耐火浇注料
铝镁质耐火浇注料由电熔镁砂、烧结镁砂、电熔或烧结镁铝尖晶石、电熔刚玉、氧化铝粉、高铝粉等配制而成、结合剂有水玻璃、氧化硅及氧化铝超细粉、铝酸钙水泥、磷酸盐等。铝镁质耐火浇注料由于铝镁尖晶石的存在或在加热过程中生成镁铝尖晶石产生膨胀和微裂纹,缓冲了材料内部的热应力,故其抗热震性好。同时由于浇注料中存在大量的铝镁尖晶石,因而对炉渣具有较强的抑制渗透作用。由镁砂和高铝粉配制的典型铝镁质浇注料的理化指标见下表。

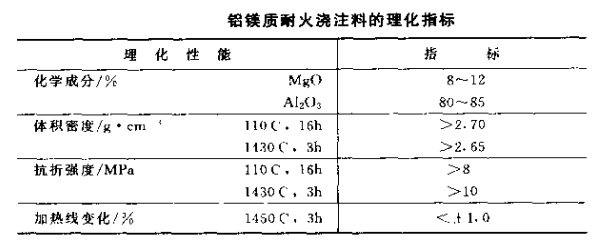

 铝镁质耐火浇注料
镁硅质耐火浇注料包括用镁橄榄石配制的浇注料和用镁砂和硅石粉配制的浇注料。用氧化镁和SiO2超细粉配制的耐火浇注料具有施工性能好,用水量少等特点。当耐火浇注料中加人12%的硅粉时,可制得残余收缩极小的碱性耐火浇注料。随着SiO2添加量的增加、炉渣对浇注料的侵蚀程度趋向增加,而炉渣渗透深度趋向减少。典型镁硅质耐火浇注料理化性能见下表。

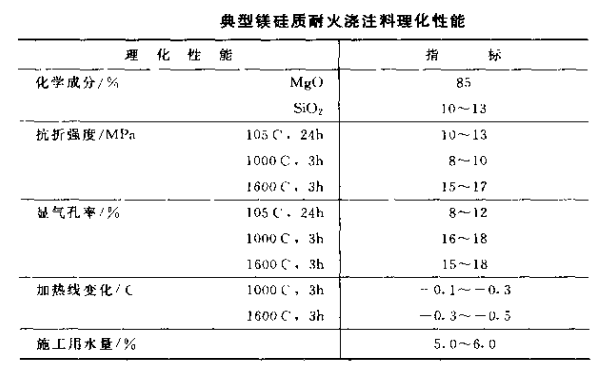

 镁硅质耐火浇注料
镁铬质耐火浇注料由电熔镁铬砂或废镁铬砖及其细粉配制而成,或用镁砂、铬铁矿或氧化铬配制而成。其结合剂主要用聚磷酸盐、铝酸钙水泥、结合粘土、硫酸镁、重铬酸钾、氧化物超细粉等。但使用效果较好的是聚磷酸盐。使用聚磷酸钠和含钙材料组成的结合剂,由于在低温至高温下生成结合强度高的稳定Na2O·2CaO·P2O55(简称NC2P)、效果较好。当CaO/P2O5,比处于1.6~1.9之间时,其热态结合强度为最高。由于SiO2对NC2P有高温分解作用,故在镁铬质耐火浇注料中应严格控制SiO2的含量。镁铬质耐火浇注料具有使用温度高、高温体积稳定性好、抗渣蚀性强等优点。典型镁铬质浇注料理化性能见下表。

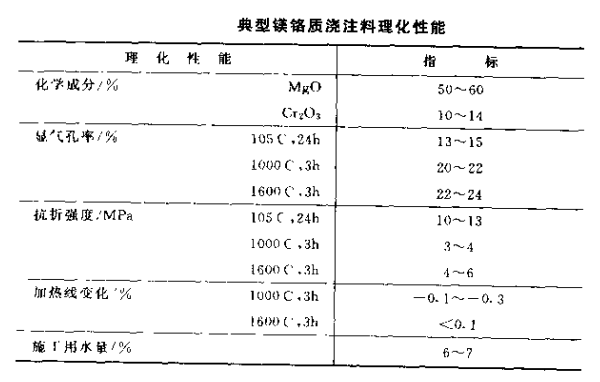

 镁铬质耐火浇注料
镁碳质耐火浇注料由电熔或烧结镁砂、石墨、沥青、液体酚醛树脂配制而成。为了改善其强度和抗氧化性需加人适量的金属粉剂(如铝粉、硅粉、镁粉、硅钙粉等)。为了控制浇注料的固化时间需添加有机酸作固定剂。镁碳质耐火浇注料不经加热可在常温下固化。一旦固化,加热时也不会变软、变形,从常温至1000℃以上的温度范围内都具有稳定的强度。但同其他类型浇注料相比,其固化时间较难控制。同镁碳砖相比,其体积密度低,气孔率高,因而其强度及抗氧化性、耐冲刷性、耐侵蚀性均达不到同类镁碳砖的水平。镁碳质耐火浇注料在加热过程中易放出有害气体和可燃性气体。典型镁碳质耐火浇注料理化指标见下表。

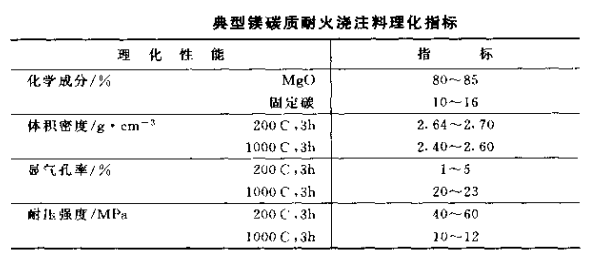

 镁碳质耐火浇注料
含镁铝尖晶石质耐火浇注料由各种刚玉、镁砂、高铝钒土和天然料合成镁铝尖晶石尖晶石骨料及其细粉配制而成。结合剂采用纯铝酸钙水泥、氧化硅超细粉、氧化铝超细粉或聚磷酸盐等。由于天然料合成镁铝尖晶石具有耐高温、热膨胀系数小、耐钢水和钢渣侵蚀的优点,因而比在使用中生成的镁铝尖晶石的铝镁浇注料具有更 的使用效果。典型的镁铝尖晶石浇注料理化性能见下表。

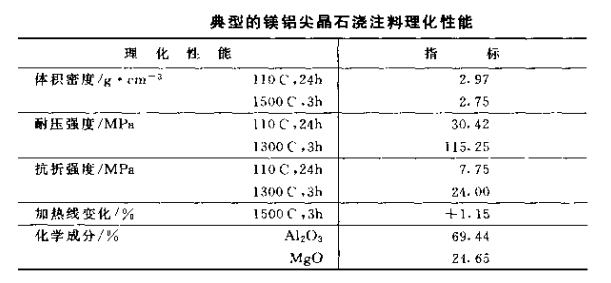

 镁铝尖晶石耐火浇注料
碱性耐火浇注料可广泛用于钢包内衬、RH、DH真空吸嘴内衬、加热炉炉底、转炉水久衬、水泥回转密内衬、焚烧炉内衬以及有色金属冷炼、玻璃等工业密炉的内衬。

上一篇:铝镁质耐火浇注料

下一篇:出铁沟耐火浇注料

地址 河南省新密市超化镇工业园区
扫一扫添加好友
Copyright © 郑州超裕耐火材料有限公司 版权所有 网站备案:豫ICP备18036643号-2
在线客服
联系方式

热线电话

155-1758-5977

0371-69961577

上班时间

周一到周六

微信客服
线
