耐酸耐火浇注料-耐火浇注料-高铝砖_耐火砖_耐火浇注料_耐火材料-郑州超裕耐火材料厂家

重承诺守信用

干燥设备供应商

24小时服务热线 155-1758-5977
0371-69961577

联系我们

Contact Us
郑州超裕耐火材料有限公司
手机:15517585977
联系人:刘工
电话:0371-69961577
传真:0371-69961577
网址:www.zzcync.com
邮箱:1119059534@qq.com
微信:15517585977  超裕耐材
地址:河南省新密市超化镇工业园区
当前位置:首页>>产品展示>>耐火浇注料

耐火浇注料

耐酸耐火浇注料

简介:耐酸耐火浇注料是以水玻璃为结合剂,与耐酸耐火骨料、粉料和外加剂配制的可浇注耐火材料。耐酸耐火骨料与粉料主要有粘土质、硅质、铸石、蜡石、安山岩等。几种常用的材料的耐酸度为:铸石为98%,石英石大于97%,粘士质熟料为92%~97%,蜡石为92%~96%,安山岩大于94%。 ...
全国服务热线:155-1758-5977

详细说明

耐酸耐火浇注料是以水玻璃为结合剂,与耐酸耐火骨料、粉料和外加剂配制的可浇注耐火材料。耐酸耐火骨料与粉料主要有粘土质、硅质、铸石、蜡石、安山岩等。几种常用的材料的耐酸度为:铸石为98%,石英石大于97%,粘士质熟料为92%~97%,蜡石为92%~96%,安山岩大于94%。
耐酸耐火浇注料是以水玻璃为结合剂,与耐酸耐火骨料、粉料和外加剂配制的可浇注耐火材料。除了氢氟酸及热磷酸外,可以承受酸及酸性气体侵、其最高使用温度为1200℃。
耐酸耐火骨料与粉料主要有粘土质、硅质、铸石、蜡石、安山岩等。几种常用的材料的耐酸度为:铸石为98%,石英石大于97%,粘士质熟料为92%~97%,蜡石为92%~96%,安山岩大于94%。这种浇注料的典型组成为:耐酸耐火骨料60%~75%,粉料25%~30%,水玻璃13%~16%(外加),以氟硅酸钠为促硬剂时、其用量为水玻璃的12%左右。

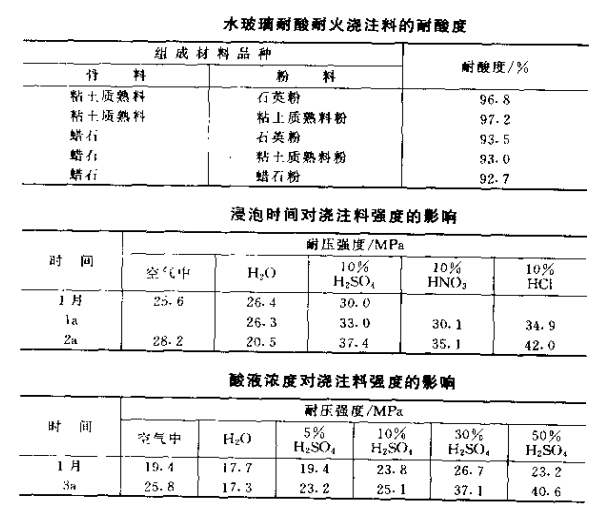

基本技术特性与一般水坡璃耐火浇注料近似,在耐酸性能方而主要考虑骨料与粉料的耐酸度,配制成浇注料后的耐酸度以及浸酸后浇注料强度变化等因素。水玻璃耐酸耐火浇注料的耐酸度见下表。这种浇注料在浓酸浸泡时具有较好的强度稳定性,浸泡后强度不仅不下降,反而随着浸泡时间的延长略有增长,见下表,例如在不同浓度硫酸溶液中浸泡,随着酸液浓度增加浇注料的强度也有所提高,见下表。
 耐酸耐火浇注料
耐酸耐火浇注料可用于防腐蚀烟肉内衬、贮酸槽罐、硝酸浓缩塔内衬或其他受高温气体腐蚀的设备内衬等。

上一篇:耐碱耐火浇注料 下一篇:隔热耐火浇注料
1220
地址 河南省新密市超化镇工业园区
扫一扫添加好友
Copyright 郑州超裕耐火材料有限公司 版权所有 网站备案:豫ICP备18036643号-2
在线客服
联系方式

热线电话

155-1758-5977

0371-69961577

上班时间

周一到周六

微信客服
线
